データセンターラックの基本と特徴

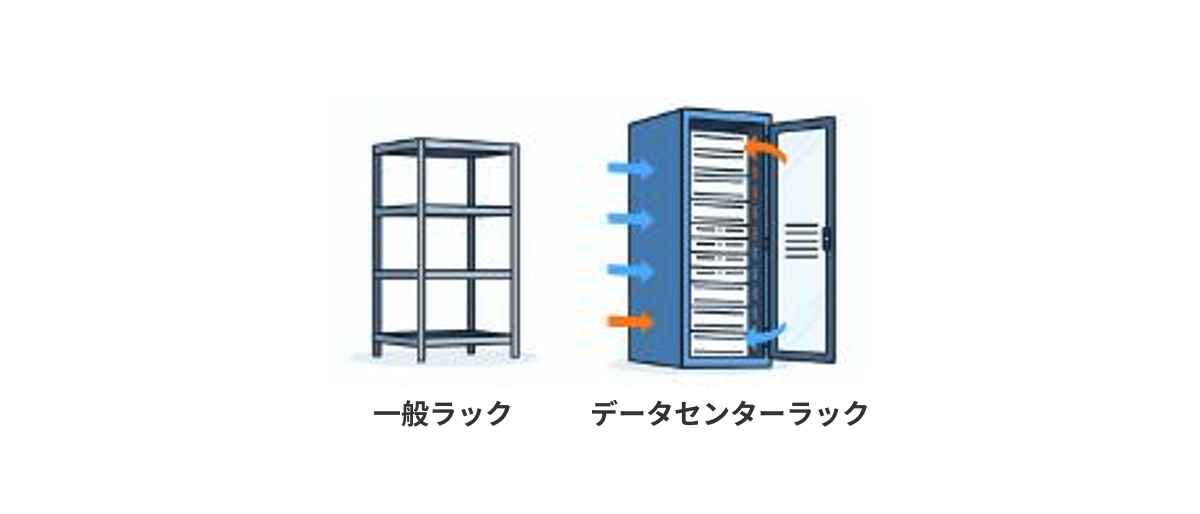

データセンターラックとは？

データセンターラックは、IT機器を長時間・高負荷で安定稼働させるための運用基盤です。単なる収納ではなく、以下の重要な役割を担います。

主な役割

収容

高重量のサーバーやストレージを安全に搭載。耐荷重・耐震性・転倒防止機能を備えています。

冷却

高発熱機器を効率的に冷却。前面吸気・背面排気設計で空調設備との連携も考慮されています。

配線管理

ケーブル整理が容易な設計で、誤抜去や断線リスクを低減。規格に沿った配置で運用効率を向上します。

データセンターラックの規格と寸法

EIA-310規格とは

EIA-310は、19インチラック搭載機器の互換性を保証する業界標準です。異なるメーカーの機器でも共通ラックで運用可能になります。

19インチラックの寸法

幅は標準化されていますが、奥行きや外形寸法は製品差あり。ラック内に機器・配線・PDUを収めるため、奥行きや前後クリアランスの確認が必須です。

U数（ユニット）の基礎

U（ユニット）：ラック内の機器高さの単位（1U＝44.45mm）
現在の機器構成と将来的な拡張を考慮し、空きUを適切に管理することが冷却効率向上につながります。

ラック選定の視点：全体設計と現場担当者

ラック選定には、データセンター全体の運用効率・安定稼働を考慮する設計視点と、日々の運用現場での作業性や保守性を重視する現場担当者視点があります。
ここでいう「現場担当者」とは、データセンターで日常的に運用・保守・管理を行う技術者やエンジニアです。
つまり、ラック選定には以下の両方を考慮する必要があります。

• データセンター全体の効率・設計視点
• 現場担当者の作業・保守視点

以下では、現場担当者視点で重視される5つの基準を解説します。

現場担当者が重視する5つの基準

ケーブリングスペース

十分な配線スペースを確保することで、障害対応や構成変更の作業効率が向上します。

セキュリティ（鍵・物理管理）

ラック施錠やアクセス管理で、情報資産保護や監査対応が可能です。 （※2）

メンテナンス性

前後アクセスや作業空間を確保し、障害復旧や構成変更を容易にします。

耐荷重

高性能GPUサーバーや高密度ストレージに対応可能な耐荷重設計が必須です。

冷却性能

前面吸気・背面排気設計やコンテイメント、ブランキングパネルの活用でラック内の熱を効率的に逃がせます。

移設・新規導入前のチェック項目

幅・奥行き・クリアランス

機器の奥行き、ケーブル曲げ半径、PDU厚みを考慮し、前後・背面に十分な余裕を確保することが重要です。

重量・耐荷重

静的・動的耐荷重を確認し、重量機器は下段に配置。ラック単体だけでなく設置環境全体も含めて検討します。

電源（100V/200V・N+1構成）

高電力機器に対応できる200V系電源や冗長給電構成を前提に、PDU容量や負荷分散を設計します。（※1）（※2）

冷却方式（ホット／コールドアイル）

空調設備との整合性を確認。ホット／コールドアイル分離やコンテイメント、ブランキングパネルで冷却効率を最大化します。

【参考】ラック選定ミスによる事例

ラック選定を誤ると、運用に大きな支障が出ることがあります。

事例1：ラックの高さ不足

将来の機器増設を考慮せずU数不足。追加ラック導入やレイアウト変更が必要になり、コストと作業負荷が増加。

事例2：奥行き不足

GPUサーバーなどの長尺機器が収まらず、ケーブル曲げ半径も確保できず保守性低下。障害対応の時間が延びた。

事例3：冷却方式不整合

ラック構造と空調方式が整合しておらず、ラック内に熱が滞留。一部機器で性能低下が発生し、システム全体の安定性に影響。
このように、ラック選定は将来の拡張性・保守性・冷却効率を考慮した総合的判断が必要です。

ラック選定とデータセンター選定を同時に考える理由

ラック仕様は、電源容量・空調方式・床荷重・レイアウトなど、データセンター全体設計と密接に関係しています。

ラック仕様が電源・冷却能力に直結する理由

奥行きや配線量は、排熱空間や電源ルートに影響し、冷却効率や安定稼働に影響を与えます。

重量・耐荷重の重要性（GPUサーバー時代）

重量増加はフレーム変形や転倒リスクにつながるため、設置環境全体を含めた検討が必要です。

電源設計のポイント（100V/200V・N+1）

電源要件や負荷バランスを整理することで、運用上のリスクを低減できます。（※2）

冷却方式（ホット／コールドアイル）の基礎

高発熱環境では、ラック設計と空調設計の整合が、機器の安定稼働に大きく影響します。

物理セキュリティへの配慮

施錠やアクセス管理を前提とした構造により、情報資産の物理的保護を支えます。（※2）

データセンターラック選定で押さえるべきポイント

データセンターラックは、単なる収納ではなく、冷却・電源・配線・耐荷重・セキュリティを統合的に支える重要インフラです。選定は、データセンター全体設計の視点と現場担当者視点（運用・保守・作業性）の両方から考慮する必要があります。
ラック仕様とデータセンター設計は密接に関連しており、冷却効率・電源・耐荷重・作業性の観点で総合的に検討することが安定運用の鍵です。
